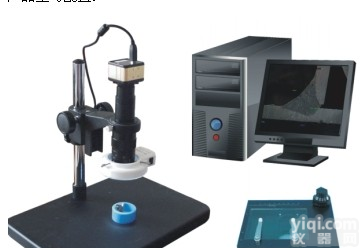

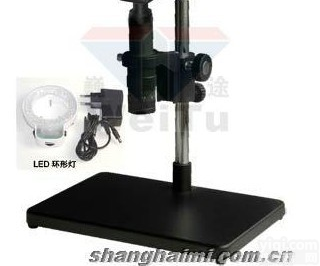

SVM-20 熔深焊接检测系统视频显微镜

随着焊接技术的不断发展，对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段，目前国外在这方面的就用已经相当普遍。

试样制作：

一、 试样的切割：焊件之要检查部分横截面，如果切面不够平，可以先用砂轮机粗磨一遍。在保证试样的基本平的情况下，再分别用400、800、1200、1500、2000目耐水砂纸加水磨平切面，后一目数的砂纸要能磨去前一目数砂纸留下的痕迹。磨制试样时注意撑握好试样的角度，以保持试样的切面的平整直到磨完2000目的砂纸，试样清洗后基本呈现镜面。

二、 试样的酸处理：（酸液的配制：96份无水酒精+4份硝酸［分析纯］配成4%的硝酸酒精溶液放置于密封棕色瓶内备用）将磨好的试样观察端面用棉花沾酸液擦拭5-10秒钟到出现明显变色即可，也可将观察端面浸入酸液中5秒即可。处理完的试样肉眼能明显观察到熔接区范围。

三、 试样的观察：将试样置于显微镜下镜座中，观察面朝上，用橡皮泥或相应的夹具固定好下部，使观察面和显微镜座平行，调整好光源亮度。调焦至图像清晰。适当移动试样位置，使观察区处于视场ZY，此时可转动变倍装置调整放大倍数到适当值。再微调焦至像清晰、拍照。

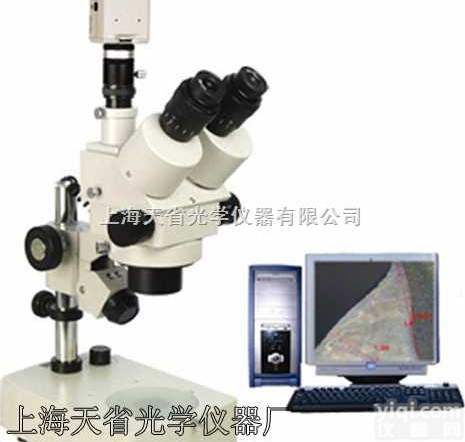

配套二维测量软件系统WT-1000GM直接进行测量，并可作出图文并茂的报告，以数据说明问题。在汽车、摩托车零部件制造领域有着广泛的应用。可参考如下图片：
