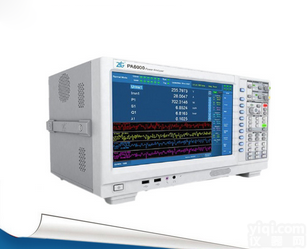

PA6000 广州致远 PA6000 高精度功率分析仪
- 型号：PA6000
- 产地：广东 深圳市
- 供应商：深圳市乐买宜电子有限公司
- 供应商报价： 170000.00￥
- 标签：广州致远 PA6000 高精度功率分析仪,广州致远 PA6000 高精度功率分析仪价格,广州致远 PA6000 高精度功率分析仪厂家
产品信息
广州致远 PA6000 高精度功率分析仪，1-6通道可选，另可加选1通道电机模块
PA系列 功率分析仪选型表
类型
|
产品图片
|
功率精度
|
带宽
|
采样率
|
通道数/显示屏
|
独特的特性
|
高
精
度
功
率
分
析
仪
|
PA8000
点击查看详细参数
|
0.01%
|
DC
0.1Hz~5MHz
|
2MS/s
|
Z多支持7个功率输入单元（）
可选7通道电机输入单元
12.1寸触摸显示屏
|
行业标杆精度
具有业界的功率精度0.01%
高采样率与宽带结合
适用于科研与认证机构
|
PA7000
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
500KS/s
|
Z多支持7通道功率输入单元
（2A//30A/50A）
可选1通道电机输入单元
12.1寸触摸显示屏
|
高精度、高采样率
的功率精度与角精度
500KS/s高采样率
适用于变频器、电机等的研发与测试
|
PA6000
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
200KS/s
|
Z多支持7通道功率输入单元
可选1通道电机输入单元
12.1寸触摸显示屏
|
高精度
的功率精度与角精度
适用于变频器等对测量精度非常敏感的功率测量
|
PA6000mini
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
500KS/s
|
4通道功率输入单元
（）
可选1通道电机输入单元
9英寸触摸显示屏
|
便携式、高精度
锂电池供电长达3~4小时
满足从常规测量到移动测量的高精度测量需求
|
高
带
宽
功
率
分
析
仪
|
PA5000
点击查看详细参数
|
0.1%
|
DC
0.1Hz~5MHz
|
2MS/s
|
Z多支持7个功率输入单元（/50A）
可选7通道电机输入单元
12.1寸触摸显示屏
|
高带宽、高采样率
高采样率与宽带宽结合
适用于变频器、变频家电、电机、开关电源等于采样率及带宽有极高要求的测量，致力于高性能产品的研发
|
高
性
价
比
功
率
分
析
仪
|
PA3000
点击查看详细参数
|
0.05%
|
DC
0.1Hz~1MHz
|
200KS/s
|
Z多支持7通道功率输入单元（2A//30A/50A）
可选1通道电机输入单元
12.1寸触摸显示屏
|
高性能
适合于常规功率设备的功率测量与分析
家用电器功耗性能评估
|
PA2000mini
点击查看详细参数
|
0.05%
|
DC
0.1Hz~500KHz
|
500KS/s
|
4通道功率输入单元
（）
可选1通道电机输入单元
9英寸触摸显示屏
|
便携式、高性价比
非常适合于变频器、电机等的高性能测量
满足从测量到移动测量的需求
|
产品介绍

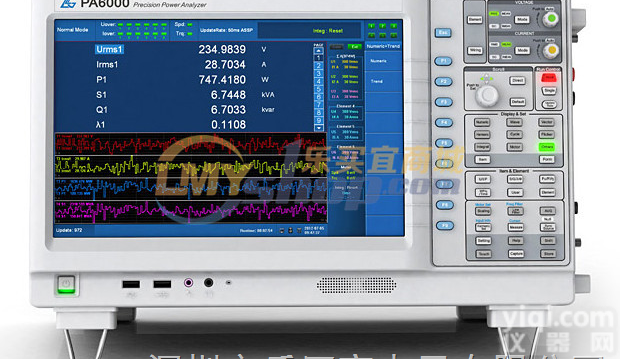

PA6000高精度功率分析仪可以对多相高电压和大电流进行精确测量，得到相应的电压、电流、有功功率、无功功率、视在功率、功率因数、相位、能量等参数，并支持谐波闪变分析、频谱分析、采样波形显示和矢量图等功能。
PA6000高精度功率分析仪可以广泛应用于节能和新能源领域，例如混合型电动汽车、电动汽车、电气化高速铁路、太阳能光伏逆变发电、风力发电、电机、变压器、燃料电池、节能灯、开关电源等功率设备的开发和性能评估。也适用于电网运行质量的监测及分析，提供电力运行中的谐波分析及功率质量分析。
PA6000产品功能
0.02% 功率测量精度同步测量
PA6000功率分析仪采用的数据采集技术，拥有突破性
0.02%功率测量精度。一台仪器可同时在多个点同时执行功率测
量，可以为光伏逆变器、风力换流器的效率测试提供有力的数据
支撑。
|
|
Z多1000V/50A*7 通道直接测量
PA6000功率分析仪采用了高稳定度温度补偿的100M同步
时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在
10ns以内，保证了有功功率及功率因数测量精度。
|
 | |  |
PAM管理软件低电压穿越数据分析(支持风电低电压穿越标准）:
60G 数据存储与的数据格式分析
PA6000功率分析仪拥有高达60G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样
支持、存储时间随意控制，让存储再也不是难题。
PA6000主要技术参数
输入参数
|
PA6000系列
|
输入带宽
|
DC，0.1Hz~1MHz
|
采样率
|
200kS/s
|
连续共模电压
|
1000Vrms
|
输入参数
输入参数
|
参数描述
|
测量量程
|
电压
|
300mV，1V，3V，10V，30V，100V，300V，600V，1000V
|
电流
|
直接输入 （峰值因数为 3）
|
2A：3mA，10mA，30mA，100mA，300mA，1A，2A
|
：10mA，30mA，100mA，300mA，1A，3A，
|
30A：300mA，1A，3A，10A，1，30A
|
50A：1A，3A，10A，1，30A，50A
|
传感器输入（峰值因数为 3）
|
30mV，100mV，300mV，1V，3V，10V
|
连续允许输入值
|
电压
|
峰值 2600V 或 RMS 值 1500V，取两者较小值
|
电流
|
直接输入
|
2A：峰值 6A 或 RMS 值 3A，取两者较小值
|
：峰值 1 或 RMS 值 6.，取两者较小值
|
30A：峰值 60A 或 RMS 值 33A，取两者较小值
|
50A：峰值 90A 或 RMS 值 5，取两者较小值
|
传感器输入
|
峰值不得超过量程的 5 倍
|
瞬时允许输入值
（≤ 1s）
|
电压
|
峰值 3000V 或 RMS 值 1600V，取两者较小值
|
电流
|
直接输入
|
2A：峰值 9A 或 RMS 值 4A，取两者较小值
|
：峰值 22. 或 RMS 值 10A，取两者较小值
|
30A：峰值 80A 或 RMS 值 40A，取两者较小值
|
50A：峰值 100A 或 RMS 值 60A，取两者较小值
|
传感器输入
|
峰值不得超过量程的 10 倍
|
精度
输入信号频率范围
|
电流 / 电压 / 传感器
|
功率
|
DC
|
电流 板卡：0.05+ 0.10+20uA
电流 30A 板卡：0.05+ 0.05
电流 50A 板卡：0.05+ 0.05
电压 / 传感器：0.05+ 0.05
|
电流板卡：0.05+0.10+20uA*电
压读数
电流 30A 板卡：0.05+ 0.10
电流 50A 板卡：0.05+ 0.10
电压 / 传感器：0.05+ 0.10
|
0.1Hz≤ f ＜ 30Hz
|
0.10 + 0.20
|
0.20 + 0.30
|
30Hz≤ f ＜ 45Hz
|
0.03 + 0.05
|
0.05 + 0.05
|
45Hz≤ f ＜ 66Hz
|
0.01 + 0.03
|
0.02 + 0.04
|
66Hz≤ f ＜ 1KHz
|
0.03 + 0.05
|
0.05 + 0.05
|
1KHz≤ f ＜ 10KHz
|
0.10 + 0.05
|
0.15 + 0.10
|
10KHz≤ f ＜ 50KHz
|
0.30 + 0.10
|
0.30 + 0.20
|
50KHz≤ f ＜ 100KHz
|
2.00 + 0.20
|
2.00 + 0.30
|
100KHz≤ f ＜ 500KHz
|
5.00 + 1.00
|
8.00 + 2.00
|
500KHz≤ f ≤ 1MHz
|
6.00 + 1.00
|
10.00 + 2.00
|
PA6000电流传感器及电流钳选件
配件类型
|
外观
|
型号
|
品Pai
|
规格型号
|
备注
|
电
流
传
感
器
|
|
交直流传感器
CS60P-L
|
LEM
(IT 60-S)
|
直流：0-60A
交流：60A peak
精度：±（0.05% of rdg + 30uA）
测量带宽：DC-800KHz
变比：1:600
|
选配/ 需要外加电源套件
|
|
交直流传感器
CS200P-L
|
LEM
(IT 200-S)
|
直流：0-200A
交流：200A peak
精度：±（0.05% of rdg + 30uA）
测量带宽：DC-500KHz
变比：1:1000
|
选配/ 需要外加电源套件
|
|
交直流传感器
CS400P-L
|
LEM
(IT 400-S)
|
电流：400Arms
精度：±（0.05% of rdg + 30uA）
测量带宽：DC-500KH z
变比：1:2000
|
选配/ 需要外加电源套件
|
|
交直流传感器
CS700P-L
|
LEM
(IT 700-S)
|
直流：0-700A
交流：49rms
精度：±（0.05% of rdg + 30uA）
测量带宽：DC-100KHz
变比：1:1750
|
选配/ 需要外加电源套件
|
|
交直流传感器
CS1000P-L
|
LEM
(IT 1000-S/SP1)
|
直流：0-1000A
交流：707Arms
精度：±（0.05% of rdg + 30uA）
测量带宽：DC-500KHz
变比：1:1000
|
选配/ 需要外加电源套件
|
|
交直流传感器
CS1000C-L
|
LEM
(LF 1005-S)
|
电流：1000Arms
精度：±0.4% of rdg
测量带宽：DC-150KHz
变比：1:5000
|
选配/ 需要外加电源套件
|
|
LEM传感器电源套件
|
|
电源适配器：
输入电压：100~240V
输出电压：±15V
|
|
电
流
钳
|
|
交直流电流钳
CS1400B-C
|
CA
(PAC22)
|
电流：1400A
交直流精度：±1.5% 、±2%
测量带宽：DC-10KHz
变比：1mV/A、10mV/A
|
选配
|
|
交流电流钳
CT3000B-C
|
CA
(D38N)
|
电流：3000Arms
交流精度：±2% of rdg
测量带宽：30 Hz ≤ f ≤ 50 KHz
变比：1mV/A
|
选配
|
|
交流电流钳
CT1000C-C
|
CA
(C117)
|
电流：1000Arms，
交流精度：±0.3% of rdg
测量带宽：30 Hz ≤ f ≤ 5 KHz
变比：1mV/A
|
选配
|
