PAmini高精度功率分析仪采用了可精确测量多相高电压和大电流的电压参数、电流参数、功率参数等，并支持采样波形显示、频谱分析、谐波闪变分析等功能；同时通过锂电池可提供长达3~4小时的使用时间，满足从常规测量到移动测量的高精度测量需求，目前包括PA2000mini系列和PA6000minifg二款。
PA2000mini产品的主要功能特性如下所述：
??8??5可同步采集所有相，精确测量直流/交流电压、电流和功率参数。PA6000mini测量带宽：DC，0.1Hz~1MHz，基本精度：0.02%；PA2000mini测量带宽：DC，0.1Hz~500kHz，基本精度0.05%；
??8??5可支持多达4相功率输入。所有输入通道间的电气隔离高达5kV，避免短路；
??8??5可通过外部传感器测量扭矩和转速，适合于电机和驱动应用；
??8??5标配USB、Ethernet和GPIB三种接口，并支持用户通过此三种接口远程控制PAmini高精度功率分析仪；
??8??5提供了丰富的测量分析功能。支持波形、趋势图、柱状图、FFT、向量图、谐波分析、闪变分析、IEC谐波测量、周期分析、波形运算、积分运算等功能；
??8??5超大容量存储（4G），支持长时间的数据记录；
??8??5配套的功率分析仪PC端管理软件PAM可通过USB、Ethernet、GPIB等方式与PAmini高精度功率分析仪进行通信，管理功率分析仪的测量功能，实时获取电能数据进行分析和存储，并提供强大的报表功能；
??8??5 9寸彩色液晶显示器，800×480分辨率。可显示更多参数和更详细的波形细节；
??8??5提供丰富、快捷的功能按键；
??8??5支持鼠标、键盘控制。

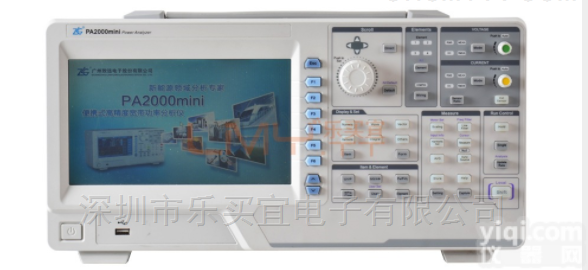

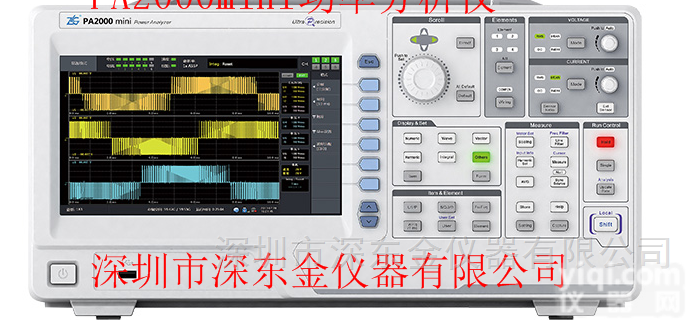

PA2000mini前面板图
PA2000mini后面板图
PA2000mini按键区示意图

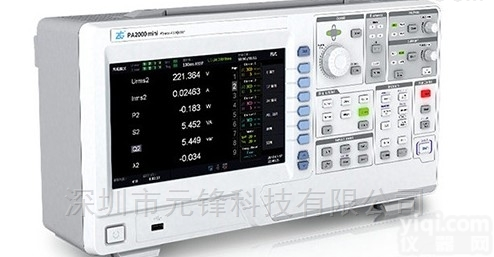

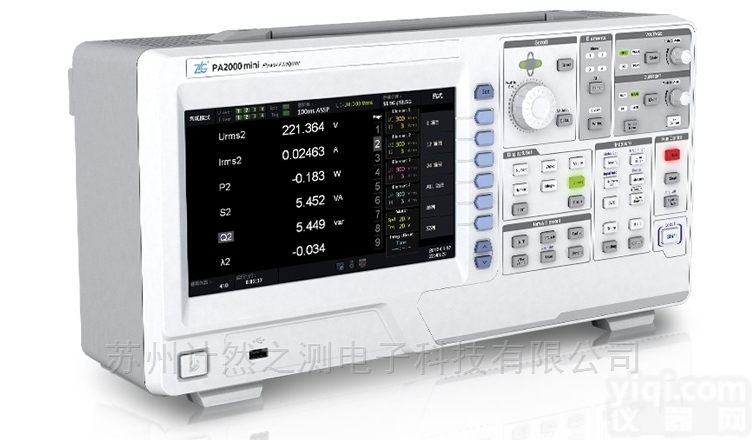

PA2000mini显示图
PA2000mini接线应用图
输入参数
输入参数
|
参数描述
|
输入带宽
|
DC，0.1Hz~500KHz
|
采样率
|
500kS/s
|
Z大连续共模电压
|
1000Vrms
|
通道数
|
标配4通道
|
测量量程
|
电压
|
300mV，1V，3V，10V，30V，100V，300V，600V，1000V
|
电流
|
直接输入（峰值因数为3）
|
：10mA，30mA，100mA，300mA，1A，3A，
|
传感器输入（峰值因数为3）
|
30mV，100mV，300mV，1V，3V，10V
|
连续Z大允许输入值
|
电压
|
峰值2600V或RMS值1500V，取两者较小值
|
电流
|
直接输入
|
：峰值1或RMS值6.，取两者较小值
|
传感器输入
|
峰值不得超过量程的5倍
|
瞬时Z大允许输入值（≤ 1s）
|
电压
|
峰值3000V或RMS值1600V，取两者较小值
|
电流
|
直接输入
|
：峰值22.或RMS值10A，取两者较小值
|
传感器输入
|
峰值不得超过量程的10倍
|
精度
输入信号频率范围
|
电压/电流
|
功率
|
DC
|
0.05+0. 10（电压、电流传感器输入）
|
0.05+0.10（电流传感器输入）
|
0.05+0. 10+20μA（电流直接输入）
|
0.05+0.10+20μA×电压读数（电流直接输入）
|
0.1Hz~30Hz
|
0.10+0.20
|
0.20+0.40
|
30Hz~ 45Hz
|
0. 10+0. 10
|
0.10+0.20
|
45Hz~ 66Hz
|
0.05+0. 05
|
0.10+0. 05
|
66Hz~ 1kHz
|
0. 10+0. 10
|
0.20+0.10
|
1kHz~10kHz
|
0.20+0. 10
|
0.30+0.20
|
10kHz~50kHz
|
0.30+0.10
|
0.30+0.20
|
50kHz~100kHz
|
2.00+0.50
|
2.00+1.00
|
100kHz~500kHz
|
5.00+1.00
|
8.00+2.00
|
500kHz~1MHz
|
6.00+1.00
|
10.0+2.00
|
测量项目
电压（V）
|
Urms:真有效值
Umn:校准到有效值的整流平均值
Udc:简单平均值
Urmn:整流平均值
支持同时测量，峰值因素Z大300
|
电流（A）
|
Irms:真有效值
Imn:校准到有效值的整流平均值
Idc:简单平均值
Irmn:整流平均值
支持同时测量，峰值因素Z大300
|
有功功率(W)
|
P
|
视在功率(VA)
|
S
|
无功功率(var)
|
Q
|
功率因数
|
λ
|
相位差(° )
|
φ
|
频率(Hz)
|
fU(FreqU):电压频率、fI(FreqI):电流频率
|
电压的Z大值和Z小值(V)
|
U+pk:电压Z大值、U-pk:电压Z小值
|
电流的Z大值和Z小值(A)
|
I+pk:电流Z大值、I-pk:电流Z小值
|
峰值因数
|
CfU电压峰值因数、CfI电流峰值因数
|
修正功率(W)
|
Pc(适用标准IEC76-1(1976)、IEEE C57.12.90-1993、IEC76-1(1993))
|
效率
|
效率η测量
|
积分
|
Time：积分时间
WP：正负瓦时之和
WP+：正瓦时之和(消耗的功率量)
WP-：负瓦时之和(返回到电网的功率量)
q：正负安时之和
q+：正安时之和(电流量)
q-：负安时之和(电流量)
WS：视在功率量
WQ：无功功率量
电流量是通过选择Irms、Imn、Idc、Iac和Irmn中的一个进行积分的，
取决于电流模式的设置
|
自定义功能
|
用户自定义测量功能：F1~F20
|
