PA系列功率分析仪选型表
类型
|
产品图片
|
功率精度
|
带宽
|
采样率
|
通道数/显示屏
|
独特的特性
|
高
精
度
功
率
分
析
仪
|
PA8000
点击查看详细参数
|
0.01%
|
DC
0.1Hz~5MHz
|
2MS/s
|
多支持7个功率输入单元（）
可选7通道电机输入单元
12.1寸触摸显示屏
|
行业标杆Z高精度
具有业界Z高的功率精度0.01%
高采样率与宽带结合
适用于科研与认证机构
|
PA7000
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
500KS/s
|
多支持7通道功率输入单元
（2A//30A/50A）
可选1通道电机输入单元
12.1寸触摸显示屏
|
高精度、高采样率
的功率精度与角精度
500KS/s高采样率
适用于变频器、电机等的研发与测试
|
PA6000
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
200KS/s
|
多支持7通道功率输入单元
可选1通道电机输入单元
12.1寸触摸显示屏
|
高精度
的功率精度与角精度
适用于变频器等对测量精度非常敏感的功率测量
|
PA6000mini
点击查看详细参数
|
0.02%
|
DC
0.1Hz~1MHz
|
500KS/s
|
4通道功率输入单元
（）
可选1通道电机输入单元
9英寸触摸显示屏
|
便携式、高精度
锂电池供电长达3~4小时
满足从常规测量到移动测量的高精度测量需求
|
高
带
宽
功
率
分
析
仪
|
PA5000
点击查看详细参数
|
0.1%
|
DC
0.1Hz~5MHz
|
2MS/s
|
多支持7个功率输入单元（/50A）
可选7通道电机输入单元
12.1寸触摸显示屏
|
高带宽、高采样率
高采样率与宽带宽结合
适用于变频器、变频家电、电机、开关电源等于采样率及带宽有极高要求的测量，致力于高性能产品的研发
|
高
性
价
比
功
率
分
析
仪
|
PA3000
点击查看详细参数
|
0.05%
|
DC
0.1Hz~1MHz
|
200KS/s
|
多支持7通道功率输入单元（2A//30A/50A）
可选1通道电机输入单元
12.1寸触摸显示屏
|
高性能
适合于常规功率设备的功率测量与分析
家用电器功耗性能评估
|
PA2000mini
点击查看详细参数
|
0.05%
|
DC
0.1Hz~500KHz
|
500KS/s
|
4通道功率输入单元
（）
可选1通道电机输入单元
9英寸触摸显示屏
|
便携式、高性价比
非常适合于变频器、电机等的高性能测量
满足从测量到移动测量的需求
|

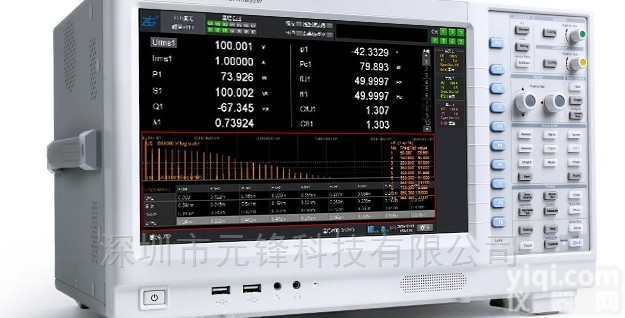

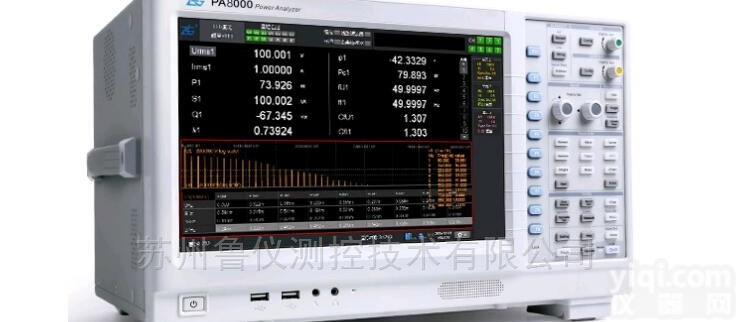

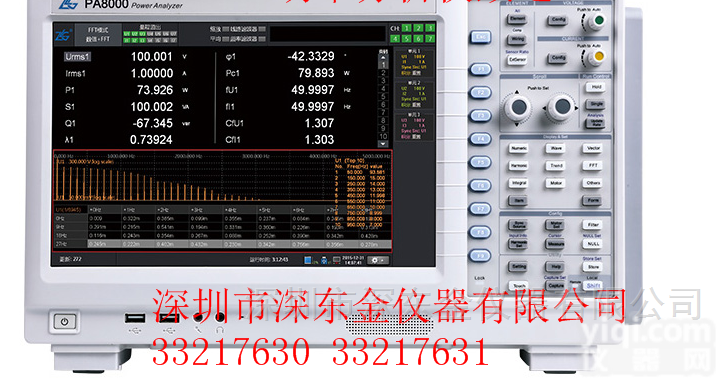

PA8000特点与优势
0.01% 认证级功率测量精度
PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准
实验室认证检测的依据。
我们在PA8000的设计中，除了延续行业为领先的设计架构之外，在模拟电路方面，突破性的采用了18位ADC转换器方案、2MS/s的
高采样率技术，相比传统的16位功率分析仪，采样分辨率提升了4倍、采样率提升了10倍，功率分析准确度达到全新水平。
5M 带宽，平稳的频率特性与稳定性
PA8000是行业内一款具有0.01%精度，电流与电压频率带宽高达5MHz的功率分析仪，完全满足未来以SiC为代表的高速开关设备的功率测量。
在高带宽测量领域，电流测量一直是难题，我们前瞻性的采用了开尔文无感分流技术，攻克了这个难关。开尔文节点将有效避免电路中的接触电阻和热电势，而无感分流器低于5nH的杂散电感，保证了系统的高频性能。
|
PA8000采用了幅频响应自动补偿技术，能够明
显改善整个测量频率范围内的幅频响应曲线，即使
在测量高频信号时也能保证高精度测量。不仅如此，
PA8000还通过了层层验证，它不但可以提供高精度
测量功能，还能保证每次测量结果的一致性。
|
低功率因数下的相位测量精度
PA8000是能在极低功率因数下还能完成高精度测量的功率分析仪。
当被测系统的功率因数很低时，传统仪器很难做到精确测量，而PA8000内部设有高稳定性温度补偿的100M同步时钟，避免了温度带来时钟漂移所引入的测量误差。同时也保证了每一个通道ADC的采样相位同步，减少了测量时电压、电流相位角所引入的误差，误差在10ns以内，这也意味着电压、电流相位角分辨率可达0.00018°（50Hz典型值），保障了有功功率和功率因数的测量精度。
1ms 高速数据更新率
PA8000是世界上可以设置1ms高速数据更新率的功率分析仪。
我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式，1ms的数据更新率可以精确的捕捉快速变化的瞬时信号，可以展现出波形细节。比如在电机行业中，PA8000则可以完全测量出电机的启动波形，可以为用户提供评估电机的重要依据。不仅如此，PA8000还可以根据行业的不同来自定义更新率，范围从10ms到20s，Z小步进可达10ms，可满足不同行业的测试需求。
电流传感器相位补偿功能
PA8000不仅能在直接输入电压电流时保证很高的功率测量精度，而且在使用电流传感器作为输入时，PA8000也能保证整体系统的测量精度。
精确的功率测量不仅对幅值测量精度要求高，对相位测量精度要求更高。在使用电流传感器作为输入时，由于传感器本身存在的延时，会增加电压电流的相位误差，PA8000的相位补偿功能则可以修正传感器带来的相位误差，能够提升高频及低功率因数下的功率测量精度。因此，PA功率分析仪可以匹配多种传感器，保证整体系统功率测量精度。
7 个通道，每通道自带大规模FPGA 处理器
PA8000拥有7个功率测量通道，每个通道都自带大规模FPGA处理器，可以高速处理、传输数据，可以保障前端2MS/s数据全部参与运算。前端ADC采集到大容量数据后，传统的做法是利用DSP直接进行运算处理， 而DSP是一种串行处理器，无法对2MS/s的数据做实时的运算。PA8000则SC的采用了大规模FPGA进行处理运算，FPGA是一种并行处理器，它内部拥有大量IP核可以并行处理数据，增强了数据处理能力，同时，它还能将处理完成的数据高速传输给CPU，终实现了实时的测量和运算。
另外，PA8000的7个通道都可以使用、50A等不同量程的功率板卡和电机板卡，而且电机板卡与功率板卡可以任意混搭。
PA8000创新功能
手写注释功能
PA8000提供了手写注释功能， 现场注释随心所欲。
| |
图形化配置界面
PA8000增加了人性化的图形配置界面，测试设置一次成。
|
 | |  |
用户自定义数值界面
用户也可以在仪器中自定义显示图形，测试项与数值一一对应，一目了然。
| |
触屏操作
12.1英寸的高清显示屏加上触摸控制可以提供优质的操作体验。
|
 | |  |
严格的校准体系
PA功率分析仪采用了国际的校准体系进行校准，从电阻元件PMO到元件老化、整机老化、测试、校准、再测试，全部合格后后出厂。其中校准过程全部采用了国际先进的标准源进行校准，保证产品测量的高精度和可靠性。
PA8000 主要技术参数
输入参数
输入参数
|
参数描述
|
测量量程
|
电压
|
1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
|
电流
|
直接输入 （峰值因数为 3）
| |
:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、
|
|
|
传感器输入（峰值因数为 3）
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
连续Z大允许输入值
|
电压
|
峰值 2000V 或 RMS 值 1300V，取两者较小值
|
电流
|
直接输入
| |
：峰值 1 或 RMS 值 6.，取两者较小值
|
|
|
传感器输入
|
峰值不得超过量程的 4 倍，有效值不得超过量程的2倍
|
瞬时Z大允许输入值
（≤ 1s）
|
电压
|
峰值 3000V 或 RMS 值 1500V，取两者较小值
|
电流
|
直接输入
| |
：峰值 22. 或 RMS 值 10A，取两者较小值
|
|
|
传感器输入
|
峰值不得超过量程的 5 倍，有效值不得超过量程的3倍
|
输入参数
|
PA8000
|
输入带宽
|
DC，0.1Hz~5MHz
|
采样率
|
2MS/s
|
Z大连续共模电压
|
1000Vrms
|
输入精度
输入信号频率范围
|
PA8000
|
电压 / 电流
|
功率
|
DC
|
0.05+0.05
|
0.05+0.10
|
0.1Hz~30Hz
|
0.10+0.20
|
0.20+030
|
30Hz~ 45Hz
|
0.03+0.05
|
0.05+0.05
|
45Hz~ 66Hz
|
0.01+0.02
|
0.01+0.02
|
66Hz~ 1kHz
|
0.03+0.05
|
0.05+0.05
|
1kHz~10kHz
|
0.10+0.05
|
0.15+0.10
|
10kHz~50kHz
|
0.30+0.10
|
0.30+0.20
|
50kHz~100kHz
|
2.00+0.20
|
2.00+0.30
|
100kHz~500kHz
|
5.00+1.00
|
5.00+2.00
|
500kHz~1MHz
|
10.00+1.00
|
10.00+2.00
|
功率分析仪的测量精度是在以下条件给出：温度：23±5℃，湿度：30~70% R.H.，输入信号：正弦波，共模电压：0V，预热后。
显示
显示参数
|
PA标准系列
|
显示器
|
12.1寸彩色液晶
|
分辨率
|
1280×800像素
|
触摸屏
|
支持触摸屏操作
|
显示更新
|
与数据更新率相同
|
PA标准系列包含PA8000、PA7000、PA6000、PA5000、PA3000
PAmini系列包含PA6000mini、PA2000mini
储存
内部固态硬盘容量
|
60G存储空间，支持长时间存储：大于1万小时(常规)
|
USB存储接口
|
支持USB存储接口
|
常规特性
电源
|
100V~240V/50Hz~60Hz
|
预热时间
|
≥ 30分钟
|
工作环境
|
全精度5℃至40℃，80% R.H.，无结水
|
存储温度
|
-20℃至50℃
|
VGA接口
|
支持VGA接口
|
通讯接口
|
GPIB、1000Mbit LAN、USB2.0 High Speed Device、USB2.0 High Speed Host支持U盘
|
EMC
|
IEC 61326附录A
|
安全
|
IEC 61010-1、EN 61010-1、测量CATⅢ600V,污染等级2
|
仪器测量准确度保证时间
|
1年
|
测试项目
电压（V）
|
Urms:真有效值
Umn:校准到有效值的整流平均值
Udc:简单平均值
Urmn:整流平均值
支持同时测量，峰值因素Z大300
|
电流（A）
|
Irms:真有效值
Imn:校准到有效值的整流平均值
Idc:简单平均值
Irmn:整流平均值
支持同时测量，峰值因素Z大300
|
有功功率(W)
|
P
|
视在功率(VA)
|
S
|
无功功率(var)
|
Q
|
功率因数
|
λ
|
相位差(° )
|
φ
|
频率(Hz)
|
fU(FreqU):电压频率、fI(FreqI):电流频率
|
电压的Z大值和Z小值(V)
|
U+pk:电压Z大值、U-pk:电压Z小值
|
电流的Z大值和Z小值(A)
|
I+pk:电流Z大值、I-pk:电流Z小值
|
峰值因数
|
CfU电压峰值因数、CfI电流峰值因数
|
修正功率(W)
|
Pc(适用标准IEC76-1(1976)、IEEE C57.12.90-1993、IEC76-1(1993))
|
效率
|
效率η测量
|
积分
|
Time：积分时间
WP：正负瓦时之和
WP+：正瓦时之和(消耗的功率量)
WP-：负瓦时之和(返回到电网的功率量)
q：正负安时之和
q+：正安时之和(电流量)
q-：负安时之和(电流量)
WS：视在功率量
WQ：无功功率量
电流量是通过选择Irms、Imn、Idc、Iac和Irmn中的一个进行积分的，
取决于电流模式的设置
|
自定义功能
|
用户自定义测量功能：F1~F20
|
