RLC-12 RLC-12 气体继电器压力释放阀自动测试仪

是否提供加工定制	是	品Pai	国电西高
型号	RLC-12	尺寸	55×25×30（mm）
电源电压	AC220（V）	用途	电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备

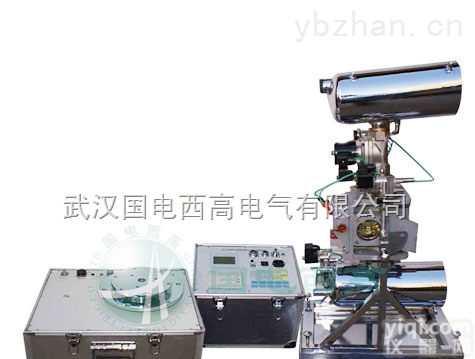

RLC-12型气体继电器压力释放阀检测仪是一种电力变压器用气体继电 器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障 时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出 轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测、密封性能检测。产品特点● 使仪器在确保检测精度前提下，采用了小型化的设计，控制部分外壳采用铝合金箱，更适用于野外现场检测。● 本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。● RLC-12中加入了压力释放阀的密封性能检测系统，使整机一体化程度更高。● 使用环境： 工作环境：10 — 40℃；相对湿度 < 85%； 电气采用：AC220V，总功率170w； 控制系统：AC220V，功率50w； 执行系统：AC220V，功率120w。技术参数气体继电器检测● 流速检测：0.5~1.6m/s，Z小显示分辨率0.01m/s，精度0.5级；● 容积检测：0~400ml，Z小显示分辨率0.1ml，Z大误差≤5%；● 密封检测：0~150KPa；Z小显示分辨率0.1KPa,精度0.5级；● 试验介质：#25变压器油；● 执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。压力释放阀检测● 开启检测：0~150KPa，Z小显示分辨率0.1KPa，精度0.5级；● 关闭检测：0~120KPa，Z小显示分辨率0.1KPa，精度0.5级；● 密封检测：0~150KPa，Z小显示分辨率0.1KPa，精度0.5级；● 试验介质：空气；● 执行标准：JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、密封检测。外形尺寸● 控制系统 55×25×30cm，重量15kg；● 气体继电器70×40×65cm，重量55kg；● 压力释放阀50×40×40cm，重量25kghttp://www.gdxgs.com/productsview.asp?Nid=616
