深圳森东宝国产手动探针台厂家直销
- 型号：CS-4
- 产地：中国大陆
- 供应商：深圳市森东宝科技有限公司
- 供应商报价：电议
- 标签：深圳森东宝国产手动探针台厂家直销,光学仪器,配件耗材,供应深圳森东宝国产手动探针台厂家直销,深圳市森东宝科技有限公司
产品库
目前cindbest营销网点已立足于深圳、香港、上海、长沙、西安等城市，服务过上百家客户，其中探针台的部分案例有：清华大学、北京大学、中山大学、天津大学、厦门大学、东南大学、深圳大学、湖北大学、燕山大学、ZG矿业大学、西北大学、华中科技大学、北京航空航天大学、上海科技大学、上海交通大学、江南大学等。
cindbest专注于为半导体、LCD、太阳能、等行业领域提供综合性解决方案，为全国各大高校、科研院所及企事业单位提供先进的测试仪器，立志成为行业的探针台专用检测设备专家，为行业的发展贡献自己的力量。
| 4英寸迷你探针台 Mini Probe Station | |
| 类型 | 规格 |
| Chuck（卡盘） | 尺寸：4英寸，圆形 |
| 材质：不绣钢（可升级镀金） | |
| 旋转角度：0-360°可带角度锁定，精度0.1° | |
| X-Y移动行程：2" x3"，移动精度：10um（可升级为1um精度） | |
| 吸附孔：ZX孔径Z小可做到250微米，Z小可以吸住尺寸为0.3mmX0.3mm，能够吸住尺寸为4"X4" | |
| 整体规格 | T型平台，轻巧方便。 |
| 平整度：5um，平台特殊处理，使得探针座吸附更牢固 | |
| 外尺寸：500mm长 x 480mm宽 x 480mm高(带显微镜) | |
| 重量：30KG（带显微镜） | |
| 探针台
| ||
| 特点 | 类型 | 规格 |
| *紧凑的结构，轻巧的重量； *结构设计合理，经济实用； *探针操作灵敏，直线度高； *便于维护；
| Chuck（卡盘） | 尺寸：4英寸，圆形 |
| 材质：不绣钢（可升级镀金） | ||
| 旋转角度：0-360°可带角度锁定，精度0.1° | ||
| X-Y移动行程：4" x4"，移动精度：10um（可升级为1um精度） | ||
| 吸附孔：ZX孔径Z小可做到250微米，Z小可以吸住尺寸为0.3mmX0.3mm，能够吸住尺寸为4"X4" | ||
| 整体规格
| U型设计，可放置4个高端探针座，中端Z多8个探针座 | |
| 平整度：5um，平台特殊处理，使得探针座吸附更牢固 | ||
| 尺寸：500mm长 x 480mm宽 x 480mm高(带显微镜) | ||
| 重量：50KG（带显微镜） | ||
| 选配： * Z轴升降行程：5mm，卡盘快速升降，方便更换样品，不会碰触到其他已调试好器件； * 卡盘镀金； * 搭配射频探针； * 视频CCD系统； * 防震桌； * 屏蔽箱； * 加热系统；
| ||

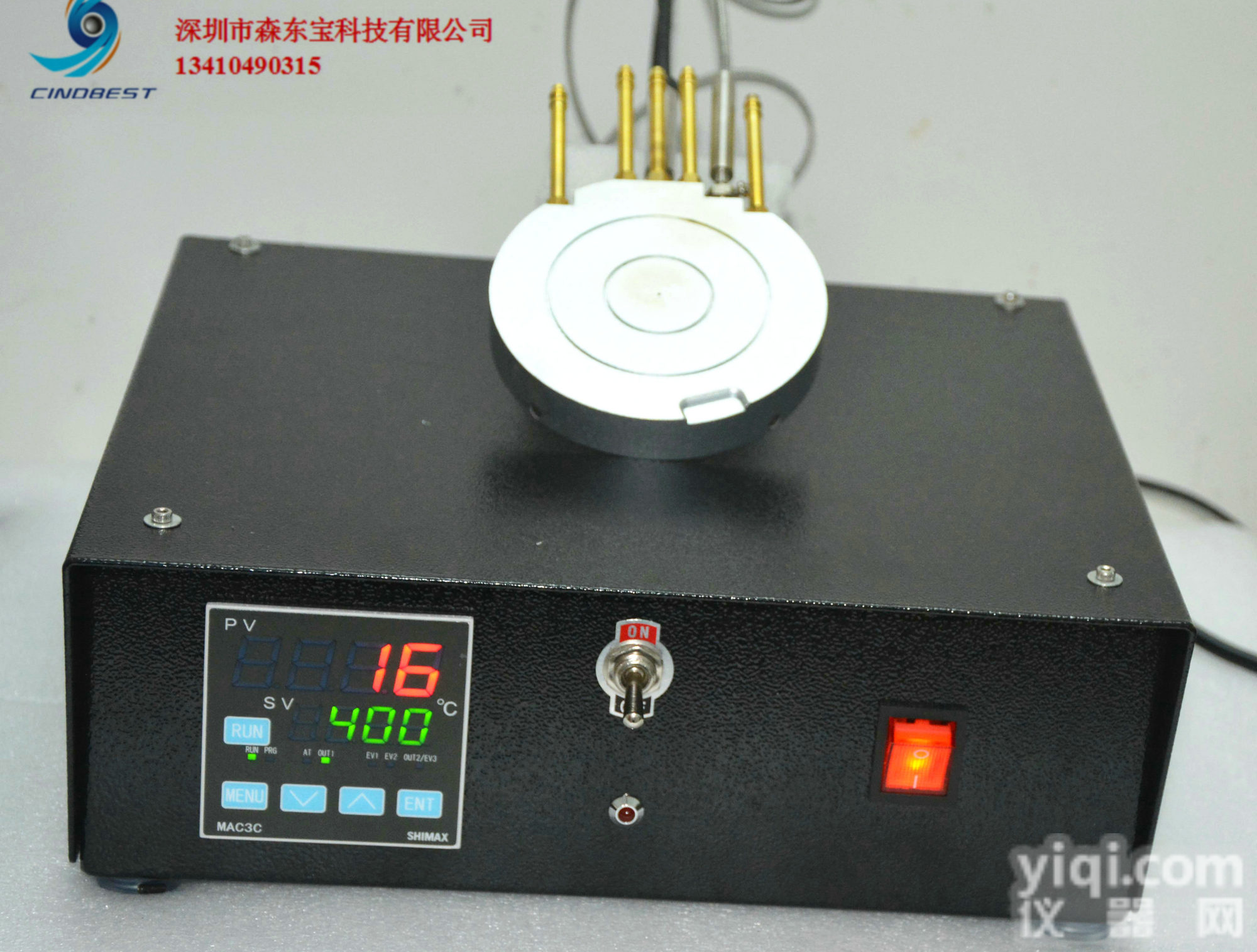

| 高温探针台 Temperature Probe Station
| ||
| 特点 | 类型 | 规格 |
| *结构设计合理，经济实用； *探针操作灵敏，直线度高； *加热均匀，准确度高； *低噪声，直流电驱动 *隔绝水循环保护chuck底座
| chuck（卡盘） | 尺寸：4英寸，圆形（方形可选） |
| 材质：铝 | ||
| 旋转角度：0-360°可带角度锁定，精度0.1° | ||
| X-Y移动行程：4" x4"，移动精度：10um（可升级为1um精度） | ||
| 显微镜总体放大倍率：200X | ||
| 温控器 | 控温范围 ：常温到300摄氏度 | |
| 控温精度 ：0.1℃ | ||
| 温度稳定度： +- 1% | ||
| 4英寸卡盘从25 ℃开始升温时间: 100 ℃/1:00 150 ℃/ 2:30 200 ℃/ 3:00 300 ℃/4:30 | ||
| 尺寸： 350mm长 x 300mm宽 x 150mm高 | ||
| 重量：15KG | ||
| 附件： 高温配件，可以升温至300 ℃, 400 ℃, 500 ℃, 600 ℃, 700 ℃ 低温配件，可以冷却至5 ℃, -50 ℃, -65 ℃, 或者低温至-196 ℃ | ||
| 4英寸高端探针台 | |||
| 特点 | 类型 | 规格 | |
| *客户定制 *升级龙门结构，精度更高，操作更方便 *采用motic金相显微镜 *适合安装探针卡 *可加装加热台 *可升级做射频测试 | chuck（卡盘） | 尺寸：4英寸（6英寸，8英寸，12英寸可选） | |
| 材质：不锈钢（可镀金） | |||
| 旋转角度：0-360°可带角度锁定，精度0.1° | |||
| X-Y移动行程：4" x4"，移动精度：10um（移动行程可升级为6‘’x6‘’） | |||
| 吸附孔：ZX孔径Z小可做到250微米，Z小可以吸住尺寸为0.3mmX0.3mm | |||
| 升降调节：8MM | |||
| 显微镜系统 | 高解析度长工作距离显微镜 | ||
| 显微镜 X-Y 平面移动范围4 英寸 x 4 英寸，移动精度≤1 微米（升级龙门式结构） | |||
| 显微镜 Z 轴移动行程：50mm | |||
| 加装500万像素高清CCD（配置软件，可对一般的几何图形进行测量和分析） | |||
| 整体规格 | 尺寸：580*580*620mm（带显微镜） | ||
| 重量：70KG | |||
| 表面涂装：白色（黑色可选） | |||
| 可选配件： 加热台、防震桌、屏蔽箱、高压夹具、高压探针、射频探针等 | |||
| 探针座 CB-80 | |
 | • 磁力吸附,帶磁力開關 • X-Y-Z 方向的移動行程分別為12mm • 線性移動，无后座力 • 可以調節點測角度：0-30° • 瑞士制造精密牙具 • 精度0.5 微米 • 尺寸： 94x75x95 mm (W x D x H) • 重量：680 g |
| 0.7UM精度探针座 CB-100 | ||
|
| • 磁力吸附,帶磁力開關 • X-Y-Z 方向的移動行程分別為12mm • 線性移動，无后座力 • 可以調節點測角度：0-30° • 瑞士制造精密牙具 • 精度0.7 微米 • 尺寸：112mm(W)x86mm(D)x108mm(H) • 重量 : 650grams | |
| ±1UM精度探针座 CB-40-T | ||
|
| • 台湾原装进口
• 磁力开关底座 • X-Y-Z 方向的移动行程分别为 12mm • 80牙/英寸 • 移动精度：±1微米 • 30度倾仰调节机构 • 建议搭配管状夹具使用
| |
固定方式：通过内铜管固定探针
外铜管屏蔽杂讯干扰，内外铜管之间是绝缘层。可以选择后端连接普通线缆同轴
线缆或者三轴线缆。
弹簧夹具
固定方式：通过弹簧弹力固定住针孔内的探针
往后推紧弹簧可以看见针孔，松开后弹簧弹力固定住探针。可以选择后端连接普通线缆同轴线缆或者三轴线缆。
漏电精度
mA级：接普通PVC线缆+香蕉头
10pA级：接同轴线缆+BNC接头
100fA级：接三轴线缆+ Trixial接头（需配合屏蔽箱）
CB-TH-10 CB-GZ-100
同轴弹簧夹具 漏电精度：10pA 三轴管状夹具 漏电精度：100fA
CB-GZ-10
同轴管状夹具 漏电精度：10pA
深圳森东宝国产手动探针台厂家直销
