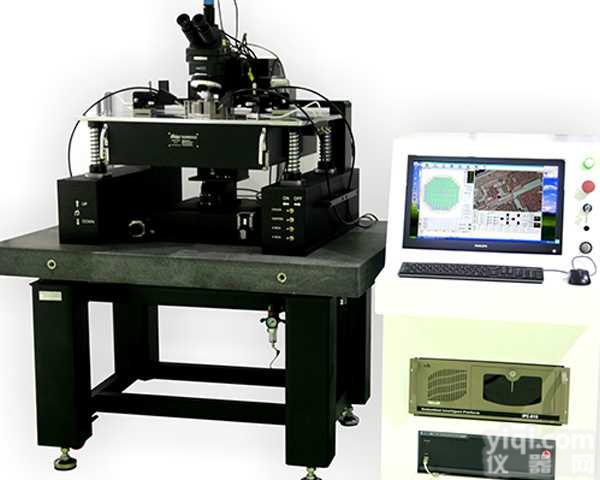

SA-6/SA-8/SA-12 量产型半自动/全自动探针台
- 品牌：Semishare
- 型号：SA-6/SA-8/SA-12
- 产地：深圳
- 供应商：深圳市森美协尔科技有限公司
- 供应商报价：面议
- 标签：量产型半自动/全自动探针台,100000,深圳市森美协尔科技有限公司
产品库
| 产地类别 | 进口 |
|---|
| 量产型半自动/全自动探针台 | ||||
| 型号 | SA-6/SA-8/SA-12 | 外形 | 1500（长）*1700（宽）*1100(高) | |
| 重量 | 1700kg | 电力需求/功率 | 220VAC±10V/50Hz/2.2KW | |
| 规格参数 | 能够测试的晶圆直径 | 6,”8”,12” | ||
| 晶圆厚度 | 300≤T≤1000um（标准） 300≧T(薄片机型） | |||
| 晶圆厚度偏差 | 50um | |||
| Index time | 300ms(标准速度， die尺寸 10mm , 包括Z上下0.3mm移动的时间) | |||
| Chuck 具备5轴移动机构 | （X/Y/Z/theta/F） | |||
| X-Y轴行程 | 380mm, 速度300mm/s, 分辨率0.1um | |||
| XY全行程机械定位精度 | ±2um（环境温度在±1°以内波动时） | |||
| XY速度 | 300mm/s | |||
| Chuck平面度 | ≤5 um | |||
| Z轴行程 | 37mm，探针分离高度0.3mm,速度30毫秒/0.3mm | |||
| Z轴移动解析度 | 0.1um | |||
| Z轴定位精度 | ±2um | |||
| Theta 轴 | ±5°/0.0001° | |||
| 光栅尺 | 0.1um光栅尺 | |||
| 预对位平台 | 光学原理检测， 平边或者notch ±1°定位精度 | |||
| 晶圆机械手 | 陶瓷机械手，cassette *1 | |||
| 晶圆装载单元 | 一个升降单元，预对位单元，晶圆传输子单元以及他们的接口 | |||
| 自动对位系统 | 自动水平扫描、自动测试点定位、自动测试ZX定位 | |||
| 自动上下片系统 | 料盒安全保护、晶圆定位边预对准 | |||
| 精确对位单元 | pattern matching | |||
| 位移传感器 | 采用静电容传感器 ， 分辨率 2um （option) | |||
| 照明 | 同轴卤素灯照明或LED光源 | |||
| 视场 | 低倍情况：4.9*3.6mm 中倍情况：1*0.72mm 高倍情况：0.49*0.36mm | |||
| PC配置 | I5CPU，4G内存，128G固态硬盘等 | |||
| LCD 显示器 | 对位显示为黑白，其他显示为彩色，中文 | |||
| 键盘 | 单元大小 15*15mm, 46 字母数字 | |||
| 报警器(三色灯) | 红，黄，绿 | |||
| 操作场地要求 | 2200mmX2200mm | |||
| 操作界面 | Windows中文操作界面，中文MAPING动态显示 | |||
| 标记 | 上下标记 ，标记可以实时或者离线标记，标记耗时15~300ms，采用ink或者Laser | |||
| 可以采用的cassette形式 | FOUP 12/8/6”(13或者25片)；light FOUP 12/8/6”(13或者25片)，12/8/6” open cassette | |||
| 可选附件 | 自动磨针台 | 可以兼容高频测试头 | 晶圆ID 识别功能 | |
| 可以匹配自动晶圆盒取放设备（AGV or OHT） | 直接和晶圆传输控制电脑或者服务器通讯 | |||
| FOUP(front open unified Pod)有别于普通open cassette , 带有洁净气体单元（mini environment），可以在晶圆传输过程保持洁净在Class100洁净室里面，探针台内部可以达到Class 1“主体包括：控制盒，TTL，RS232，GBIP测试机接口 | ||||
